Pengkabelan dalam Jaringan


Dalam pemasangan jaringan komputer, dibutuhkan media yang berguna untuk menghubungkan beberapa node seperti komputer, hub, switch, router, dll. Media tersebut bisa berupa kabel maupun radio (wireless).
Untuk media yang berupa kabel, yaitu seperti  Kabel Coaxial, Fiber Optik, dan Twisted Pair. Dan untuk wireless bisa seperti Bluetooth, Infrared, Wi-Fi, dll.
Untuk sekarang saya akan menjelaskan tentang media kabel yang digunakan dalam jaringan komputer.
1. Kabel Coaxial
Coaxial_Cable_d
Kabel Coaxial merupakan kabel merupakan kabel yang menggunakan dua buah konduktor. Pusat dari kabel coaxial yaitu  berupa inti kawat pada kabel yang dilingkupi oleh sekat dan kemudian dliliti lagi oleh kawat berselaput konduktor. Kabel ini mempunyai daya bandwith yang tinggi
Untuk kabel coaxial, sebelum data yang dikirim komputer dikirim, data tersebut diubah dahulu menjadi sinyal listrik. Dan kemudian setelah sinyal listrik tersebut sampai di komputer tujuan, sinyal listrik tersebut diubah lagi menjadi sinyal digital. Kabel ini mempunyai jarak maksimum pemasangan sepanjang 2000km.

Konstruksi Kabel Coaxial

Konduktor utama
Konduktor kabel harus terbuat dari bahan tembaga padat berbentuk silindris tanpa cacat berkonduktivitas tinggi. Untuk diameter dari kabel tidak diperbolehkan melebihi 0,02 mm dan 1,53 mm. Sedangkan untuk tahanan dari konduktor yang letaknya di dalam ( inner conductor) adalah 1/58 per 1 meter.
Isolasi
Isolasi kabel terbuat dari bahan polietilena homogen dan melingkari pada konduktor utama. Untuk diameter nominalnya yakni 0,97 mm dan juga tidak diperbolehkan melebihi 0,05 mm.
Konduktor bagian luar
Konduktor terbuat dari pita tembaga yang memiliki tebal 0,25 mm dengan maksimum toleransi 0,2 mm pada posisi memanjang dan sedikit tumpang tindih. Untuk tahanannya adalah sebesar 1/52 per meter. Pada bagian atas pita tembaga ini dibalut secara helikod dengan dua lapis pita baja yang memiliki tebal 0,15 mm yang digunakan sebagai pelindungelektromagnetik.
Penggantung
Penggantung di sini terdiri dari tujuh bual lilit kawat baja dengan ukuran 2 mm dan dengan daya kuat tarik sebesar 3,010 kgf.
Pembungkus luar
Pembungkus luar kabel terbuat dari polietilena yang dicampur dengan karbon hitam sebanyak 2%. Untuk tebal rata – rata pembungkus tidak diperbolehkan melebihi dari 2 mm dan juga tidak boleh kurang dari 1,6 mm. Sementara untuk tebal dari bagian antara penggantung dengan kabel adalah 3,4 mm dan dengan tinggi 3 – 4,5 mm.

Jenis – Jenis Kabel Coaxial

1. Kabel Thick Coaxial (Coaxial Gemuk)
Coaxial-CableKabel coaxial jenis ini dispesifikasikan berdasarkan standar IEEE 802.3 10BASE5, dimana kabel ini mempunyai diameter rata-rata 12mm, dan biasanya diberi warna kuning; kabel jenis ini biasa disebut sebagai standard ethernet atau thick Ethernet, atau hanya disingkat ThickNet, atau bahkan cuman disebut sebagai yellow cable.
Kabel Coaxial ini (RG-6) jika digunakan dalam jaringan mempunyai spesifikasi dan aturan sebagai berikut:
  • Setiap ujung harus diterminasi dengan terminator 50-ohm (dianjurkan menggunakan terminator yang sudah dirakit, bukan menggunakan satu buah resistor 50-ohm 1 watt, sebab resistor mempunyai disipasi tegangan yang lumayan lebar).
  • Maksimum 3 segment dengan peralatan terhubung (attached devices) atau berupa populated segments.
  • Setiap kartu jaringan mempunyai pemancar tambahan (external transceiver).
  • Setiap segment maksimum berisi 100 perangkat jaringan, termasuk dalam hal ini repeaters.
  • Maksimum panjang kabel per segment adalah 1.640 feet (atau sekitar 500 meter).
  • Maksimum jarak antar segment adalah 4.920 feet (atau sekitar 1500 meter).
  • Setiap segment harus diberi ground.
  • Jarang maksimum antara tap atau pencabang dari kabel utama ke perangkat (device) adalah 16 feet (sekitar 5 meter).
  • Jarang minimum antar tap adalah 8 feet (sekitar 2,5 meter).
    2. Kabel Thin Coaxial (Coaxial Kurus)
    monster-white-ultra-thin-mini-4666017Kabel coaxial jenis ini banyak dipergunakan di kalangan radio amatir, terutama untuk transceiver yang tidak memerlukan output daya yang besar. Untuk digunakan sebagai perangkat jaringan, kabel coaxial jenis ini harus memenuhi standar IEEE 802.3 10BASE2, dimana diameter rata-rata berkisar 5mm dan biasanya berwarna hitam atau warna gelap lainnya. Setiap perangkat (device) dihubungkan dengan BNC T-connector. Kabel jenis ini juga dikenal sebagai thin Ethernet atau ThinNet.
    Kabel coaxial jenis ini, misalnya jenis RG-58 A/U atau C/U, jika diimplementasikan dengan TConnector dan terminator dalam sebuah jaringan, harus mengikuti aturan sebagai berikut:
  • Setiap ujung kabel diberi terminator 50-ohm.
  • Panjang maksimal kabel adalah 1,000 feet (185 meter) per segment.
  • Setiap segment maksimum terkoneksi sebanyak 30 perangkat jaringan (devices).
  • Kartu jaringan cukup menggunakan transceiver yang onboard, tidak perlu tambahan transceiver, kecuali untuk repeater.
  • Maksimum ada 3 segment terhubung satu sama lain (populated segment).
  • Setiap segment sebaiknya dilengkapi dengan satu ground.
  • Panjang minimum antar T-Connector adalah 1,5 feet (0.5 meter).
  • Maksimum panjang kabel dalam satu segment adalah 1,818 feet (555 meter).
  • Setiap segment maksimum mempunyai 30 perangkat terkoneksi.

    2. Kabel Twisted Pair

    imagesKabel Twisted pair (pasangan berpilin) adalah sebuah bentuk kabel di mana dua konduktor digabungkan dengan tujuan untuk mengurangi atau meniadakan interferensi elektromagnetik dari luar seperti radiasi elektromagnetik dari kabel unshielded twisted pair (UTP) cables, dancrosstalk di antara pasangan kabel yang berdekatan.
    Kabel Twisted Pair memiliki beberapa kategori kabel yang bermacam – macam. Jumlah pasangan kabel untuk setiap kategorinya bisa berbeda – beda. Berikut beberapa kategori yang ditentukan dari kemampuan transmisi data yang dimilikinya seperti tertulis dalam tabel berikut.
    Kategori
    Kegunaan
    Category 1 (Cat1)Kualitas suara analog
    Category 2 (Cat2)Transmisi suara digital hingga 4 megabit per detik
    Category 3 (Cat3)Transmisi data digital hingga 10 megabit per detik
    Category 4 (Cat4)Transmisi data digital hingga 16 megabit per detik
    Category 5 (Cat5)Transmisi data digital hingga 100 megabit per detik
    Enhanced Category 5 (Cat5e)Transmisi data digital hingga 250 megabit per detik
    Category 6 (Cat6)
    Category 7 (Cat7)
    Di antara semua kabel di atas, kabel Enhanced Category 5 (Cat5e) dan Category 5 (Cat5) merupakan kabel UTP yang paling populer yang banyak digunakan dalam jaringan berbasis teknologi Ethernet.
    Category 1
    Kabel UTP Category 1 (Cat1) adalah kabel UTP dengan kualitas transmisi terendah, yang didesain untuk mendukung komunikasi suara analog saja. Kabel Cat1 digunakan sebelum tahun 1983 untuk menghubungkan telepon analog Plain Old Telephone Service (POTS). Karakteristik kelistrikan dari kabel Cat1 membuatnya kurang sesuai untuk digunakan sebagai kabel untuk mentransmisikan data digital di dalam jaringan komputer, dan karena itulah tidak pernah digunakan untuk tujuan tersebut.
    Category 2
    Kabel UTP Category 2 (Cat2) adalah kabel UTP dengan kualitas transmisi yang lebih baik dibandingkan dengan kabel UTP Category 1 (Cat1), yang didesain untuk mendukung komunikasi data dan suara digital. Kabel ini dapat mentransmisikan data hingga 4 megabit per detik. Seringnya, kabel ini digunakan untuk menghubungkan node-node dalam jaringan dengan teknologi Token Ring dari IBM. Karakteristik kelistrikan dari kabel Cat2 kurang cocok jika digunakan sebagai kabel jaringan masa kini.
    Category 3
    Kabel UTP Category 3 (Cat3) adalah kabel UTP dengan kualitas transmisi yang lebih baik dibandingkan dengan kabel UTP Category 2 (Cat2), yang didesain untuk mendukung komunikasi data dan suara pada kecepatan hingga 10 megabit per detik. Kabel UTP Cat3 menggunakan kawat-kawat tembaga 24-gauge dalam konfigurasi 4 pasang kawat yang dipilin (twisted-pair) yang dilindungi oleh insulasi. Cat3 merupakan kabel yang memiliki kemampuan terendah (jika dilihat dari perkembangan teknologi Ethernet), karena memang hanya mendukung jaringan 10BaseT saja. Seringnya, kabel jenis ini digunakan oleh jaringan IBM Token Ring yang berkecepatan 4 megabit per detik, sebagai pengganti Cat2.
    Category 4
    Kabel UTP Category 4 (Cat4) adalah kabel UTP dengan kualitas transmisi yang lebih baik dibandingkan dengan kabel UTP Category 3 (Cat3), yang didesain untuk mendukung komunikasi data dan suara hingga kecepatan 16 megabit per detik. Kabel ini menggunakan kawat tembaga 22-gauge atau 24-gauge dalam konfigurasi empat pasang kawat yang dipilin (twisted pair) yang dilindungi oleh insulasi. Kabel ini dapat mendukung jaringan Ethernet 10BaseT, tapi seringnya digunakan pada jaringan IBM Token Ring 16 megabit per detik.
    Category 5
    Kabel UTP Category 5 (Cat5) adalah kabel dengan kualitas transmisi yang jauh lebih baik dibandingkan dengan kabel UTP Category 4 (Cat4), yang didesain untuk mendukung komunikasi data serta suara pada kecepatan hingga 100 megabit per detik. Kabel ini menggunakan kawat tembaga dalam konfigurasi empat pasang kawat yang dipilin (twisted pair) yang dilindungi oleh insulasi. Kabel ini telah distandardisasi oleh Electronic Industries Alliance (EIA) dan Telecommunication Industry Association (TIA).
    Kabel Cat5 dapat mendukung jaringan Ethernet (10BaseT), Fast Ethernet (100BaseT), hingga Gigabit Etheret (1000BaseT). Kabel ini adalah kabel paling populer, mengingat kabel serat optik yang lebih baik harganya hampir dua kali lipat lebih mahal dibandingkan dengan kabel Cat5. Karena memiliki karakteristik kelistrikan yang lebih baik, kabel Cat5 adalah kabel yang disarankan untuk semua instalasi jaringan.
    Category 5e
    Kabel ini merupakan versi perbaikan dari kabel UTP Cat5, yang menawarkan kemampuan yang lebih baik dibandingkan dengan Cat5 biasa. Kabel ini mampu mendukung frekuensi hingga 250 MHz, yang direkomendasikan untuk penggunaan dalam jaringan Gigabit Ethernet, meskipun menggunaan kabel UTP Category 6 lebih disarankan untuk mencapai kinerja tertinggi.
    Untuk kabel twisted pair, terdapa beberapa macam lagi yaitu diantaranya :
    1.UTP (Unshielded Twisted Pair)
    images (3)Unshielded twisted-pair (disingkat UTP) adalah sebuah jenis kabel jaringan yang menggunakan bahan dasar tembaga, yang tidak dilengkapi dengan shield internal. UTP merupakan jenis kabel yang paling umum yang sering digunakan di dalam jaringan lokal (LAN), karena memang harganya yang rendah, fleksibel dan kinerja yang ditunjukkannya relatif bagus. Dalam kabel UTP, terdapat insulasi satu lapis yang melindungi kabel dari ketegangan fisik atau kerusakan tapi, tidak seperti kabel Shielded Twisted-pair (STP), insulasi tersebut tidak melindungi kabel dari interferensi elektromagnetik.
    Kabel UTP memiliki impendansi kira-kira 100 Ohm.
    2. STP (Shielded Twisted Pair)
    images (4)Shielded twisted pair atau STP adalah kabel pasangan berpilin yang memiliki perlindungan dari logam untuk melindungi kabel dari intereferensi elektromagnetik luar.
    3.S/UTP (Screened Unshielded Twisted Pair)
    images (2)Yaitu kabel twisted pair yang didalam pelindung kabel (kulit luar) kabel terdapat pelindung berupa kertas logam.
    4. S/STP (Screened Shielded Twisted Pair)
    images (1)S/STP merupakan kabel twisted pair yang dimana terdapat pelindung ganda didalamnya. Yaitu didalam kabel dan disetiap pasangan lilitan. Kabel ini merupakan kabel yang paling banyak memiliki perlindungan terhadap pengaruh dari gangguan seperti elektromagnetik, crosstalk.

    Pemasagan Kabel Twisted Pair Jenis Cat 5 / 5e

    Dalam menghubungkan jaringan Ethernet dengan menggunakan kabel UTP Category 5, terdapat dua metode pengabelan, yakni Crossover cable dan Straight-through cable. Kabel Crossover digunakan untuk menghubungkan dua perangkat yang sama (NIC dengan NIC lainnya,hub dengan hub yang lainnya dan lain-lain), sementara kabel Straight-through digunakan untuk menghubungkan dua perangkat yang berbeda jenis, seperti NIC dengan hub atau NIC dengan switch.
    Untuk Crossover, susunan kabel yang diberlakukan pada kedua ujung adalah seperti berikut.
    Ujung A
    Ujung B
    Pin 1
    Putih – Orange
    Putih – Hijau
    Pin 2
    Orange
    Hijau
    Pin 3
    Putih Hijau
    Putih – Orange
    Pin 4
    Biru
    Biru
    Pin 5
    Putih Biru
    Putih – Biru
    Pin 6
    Hijau
    Orange
    Pin 7
    Putih – Coklat
    Putih – Coklat
    Pin 8
    Coklat
    Coklat

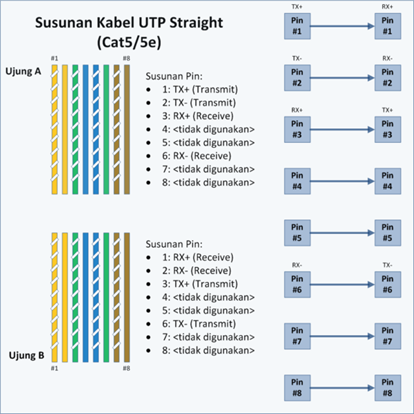

    Dan untuk Straight-trought
    Ujung A
    Ujung B
    Pin 1
    Putih – Orange
    Putih – Orange
    Pin 2
    Orange
    Orange
    Pin 3
    Putih – Hijau
    Putih – Hijau
    Pin 4
    Biru
    Biru
    Pin 5
    Putih – Biru
    Putih – Biru
    Pin 6
    Hijau
    Hijau
    Pin 7
    Putih – Coklat
    Putih – Coklat
    Pin 8
    Coklat
    Coklat
    atau
    Ujung A
    Ujung B
    Pin 1
    Putih – Hijau
    Putih – Hijau
    Pin 2
    Hijau
    Hijau
    Pin 3
    Putih – Orange
    Putih –Orange
    Pin 4
    Biru
    Biru
    Pin 5
    Putih – Biru
    Putih – Biru
    Pin 6
    Orange
    Orange
    Pin 7
    Putih – Coklat
    Putih – Coklat
    Pin 8
    Coklat
    Coklat
    Jika diperhatikan secara seksama. Kabel Crossover memiliki susunan warna yang berlawanan dan Untuk Straight-trought memiliki susunan yang sama di kedua ujungnya.
    581px-UTP-Crossover600px-UTP-Straight
    3. Kabel Fiber Optik
    images (5)Kabel serat optik merupakan sebuah kabel yang terbuat dari kaca atau plastik yang berfungsi untuk mentransmisikan sinyal cahaya. Kabel serat optik berukuran sangat tipis dan berdiameter sehelai rambut manusia yang saat ini paling banyak digunakan sebagai media transimisi dalam teknologi komunikasi modern.
    Bagian-bagian utama serat optik tersebut adalah bagian inti tempat merambatnya gelombang cahaya, lapisan selimut yang mengelilingi bagian inti dengan indeksbias yang lebih kecil, dan lapisan jake yang melindungi bagian inti dan selimut dengan plastik yang elastis. Komponen utama sistem serat optik terdiri daritransmitter (Laser Diode dan Laser Emmiting Diode), information channel yang berupa serat optik, dan receiver.
