[LAB 2] Point to Multipoint (PTMP)

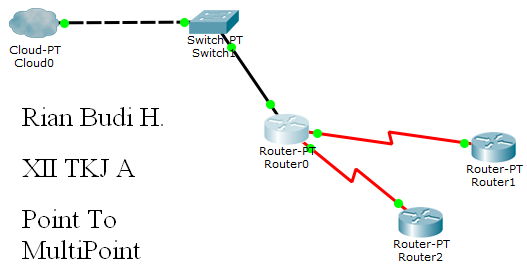

  • Topologi
  • Tujuan Pembelajaran
    • Untuk mengetahui konfigurasi Point to Multipoint
  • Konsep Dasar
    • Point to Multipoint adalah satu komputer/perangkat yang dapat di sambungkan ke banyak komputer/perangkat dan biasanya jaringan ini digunakan pada area hotspot ataupun pada warnet.
  • Konfigurasi
Pada Routerboard ke-1

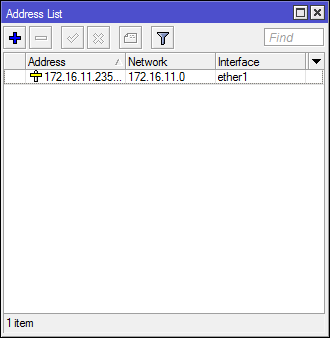

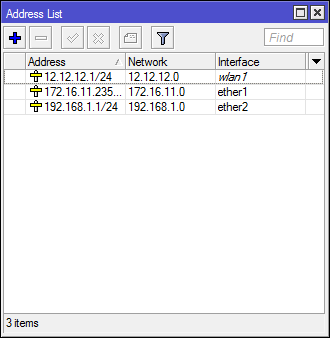

  1. Pertama, masuklah ke Address List dan isikan IP internetnya.

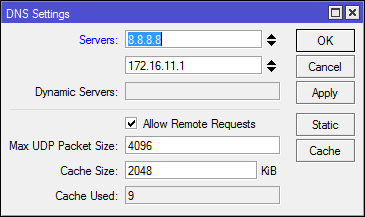

  1. Lalu ke DNS masukkan DNS Google dan Gateway Internet.
  1. Lalu ke firewall Out. Interface ke ether1.

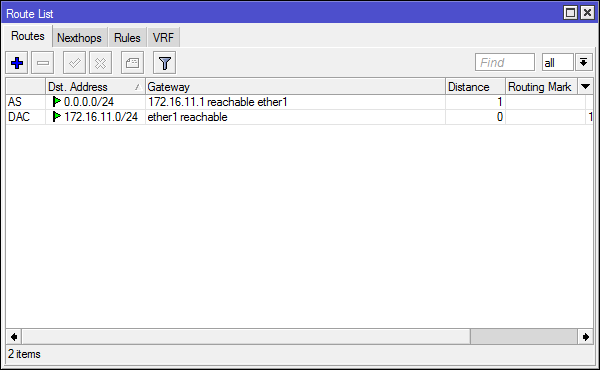

  1. Dan masuklah ke Route List, dan isikan Gateway Internet.

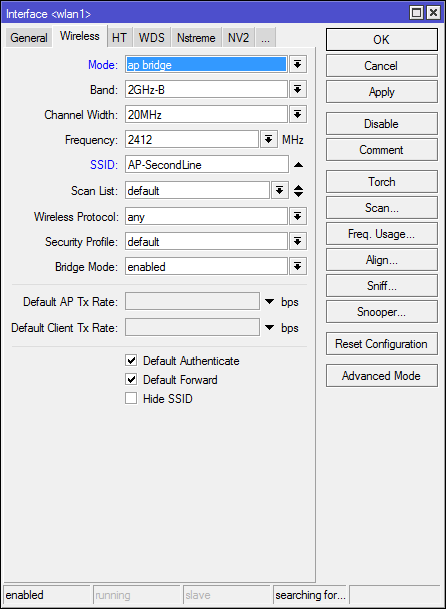

  1. Lalu masuk Wireless 1, disini RB ke-1 menjadi Access Point, lalu masukkan SSID-nya dan klik apply dan ok.

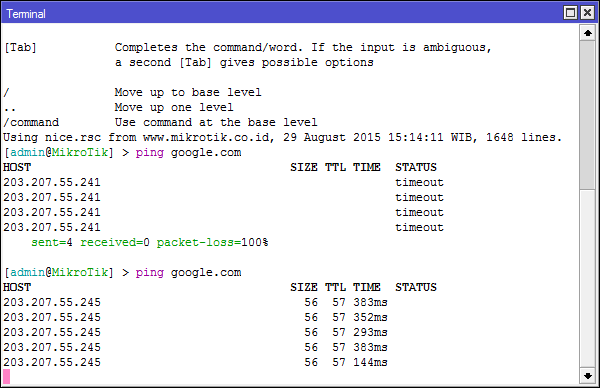

  1. Cobalah untuk menge-ping ke google.

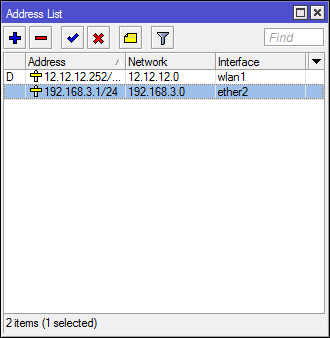

  1. Setelah mendapatkan respon dari google, masukkan ip untuk wlan1, dan ether2.

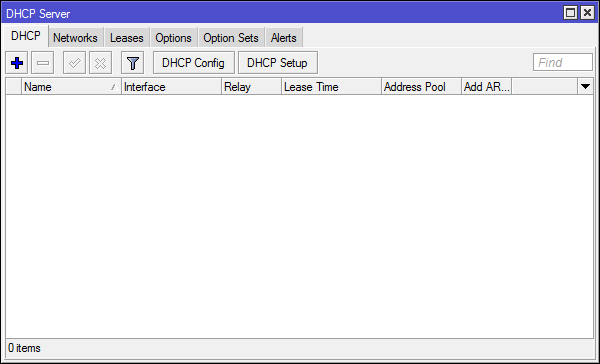

  1. Di bagian sini saya akan membuat DHCP Server, klik DHCP Setup.
  1. Lalu di bagian sini tinggal meng-klik next saja.*Dari kiri -> kanan -> kiri begitu dengan selanjutnya.

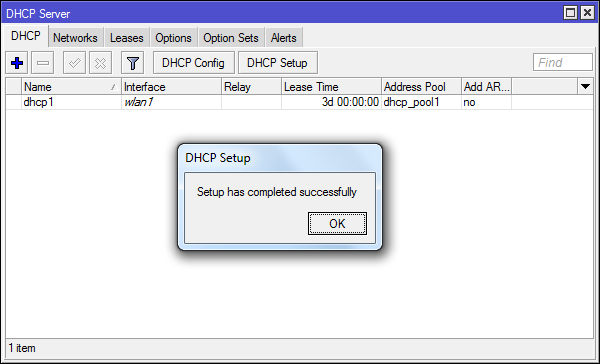

  1. Nah, bila sudah selesai nanti akan ada bacaan Setup has completed succesfully, tinggal klik OK.
Pada Routerboard ke-2

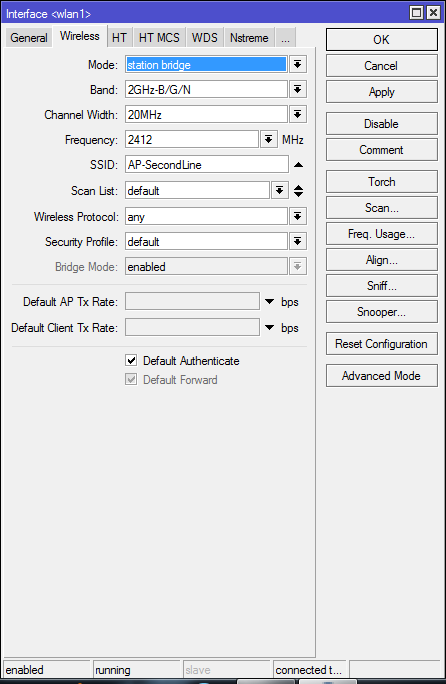

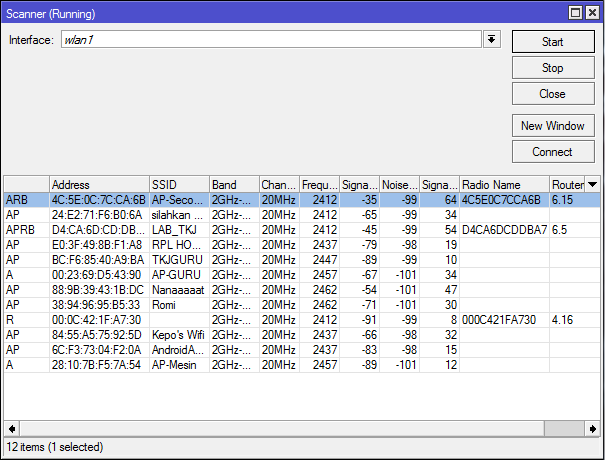

  1. Sekarang kita beralih ke RB ke-2, lalu masuk ke wlan1. Setelah masuk ke wlan1 klik Scan...

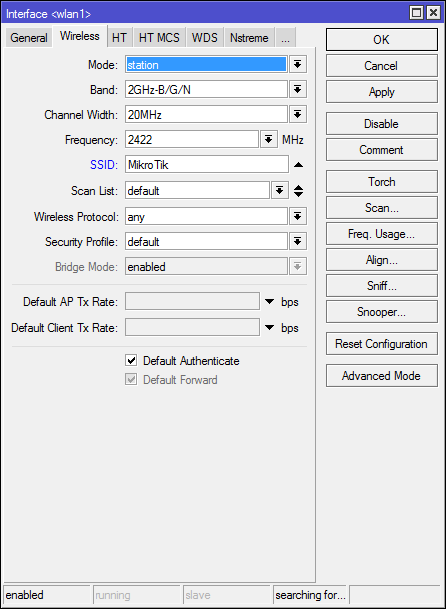

  1. Lalu cari SSID yang sudah kita buat tadi dan klik connect.
  1. Nah, nanti jadi akan begini misalkan anda sudah Connect ke AP yang sudah kita buat tadi.
  1. Disini kita langsung masuk ke DHCP Client untuk mengambil IP yang ada di RB ke-1. Setelah itu klik tanda +.
  1. Disini Interface pilih ke wlan1, setelah itu klik apply dan ok.

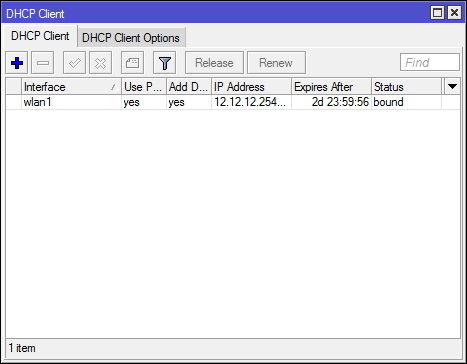

  1. Nah, misalkan sudah muncul IP Address-nya dan sudah status : bound, berarti berhasil.

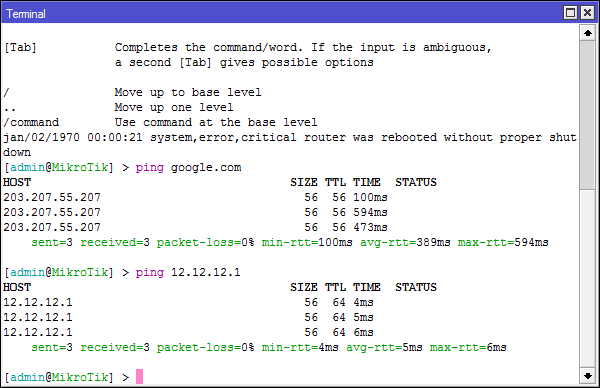

  1. Lalu disini cobalah ping google.com dan ping ke RB ke-1
  1. Setelah itu masuk ke Firewall, dan klik tanda +.
  1. Lalu di Out. Interface pilih ke wlan1.
  1. Dan pada bagian Action : masquerade, klik apply dan ok.
  1. Disini tambahkan IP Address pada ether2 dan jangan sama dengan RB ke-1.
Pada Routerboard ke-3

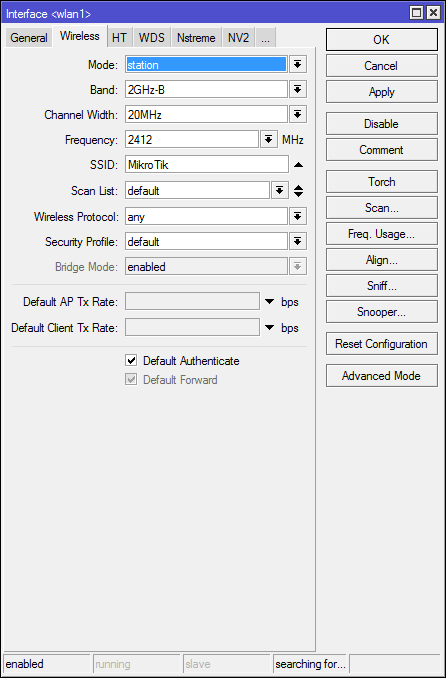

  1. Disini kita beralih ke RB 3, masuk wlan1, dan klik Scan...
  1. Carilah SSID yang kita buat tadi.
  1. Nah, nanti akan jadi begini.
  1. Lalu langsung ke DHCP Client, Interface : wlan1, dan klik apply dan ok.
  1. Nah, misalkan sudah muncul IP Address, dan sudah ber-status bound berarti berhasil.

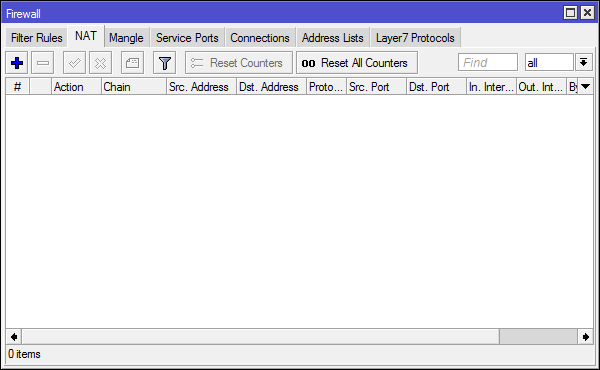

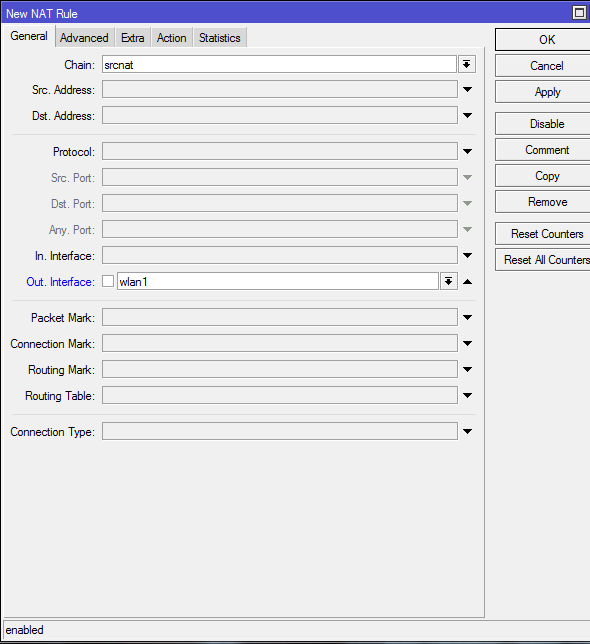

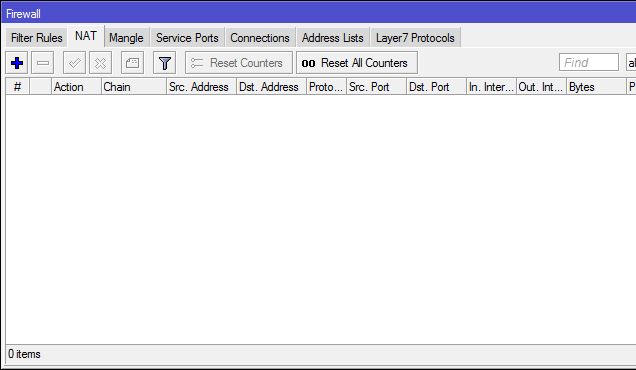

  1. Masuklah ke tab NAT dan klik tanda +.
  1. Dan disini Out. Interface pilih wlan1.
  1. Lalu pada tab Action pilih lah masquerade.
  1. Lalu masuklah ke Address List, dan tambahkan IP untukk ether2.

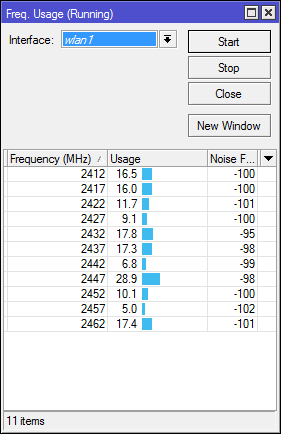

  1. Bagian sini cek Freq. Usage, bisa dilihat dari Wireless.

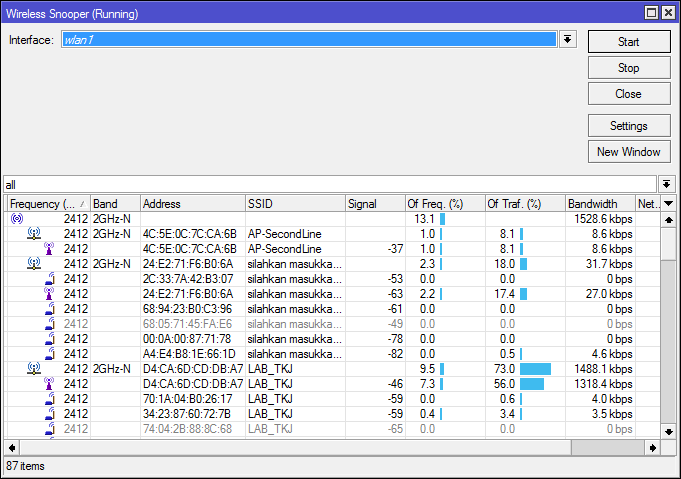

  1. Di bagian sini bisa mengecek di Wireless dengan nama Wireless Snooper.

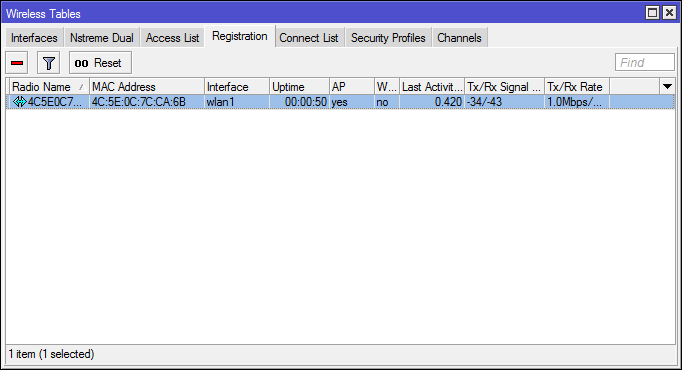

  1. Lalu disini pergi ke tab Registration dan klik 2x itu.

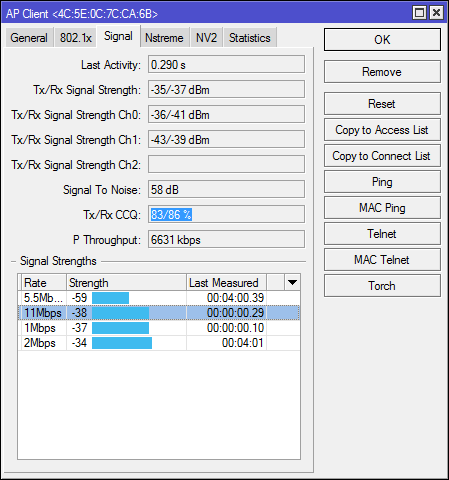

  1. Setelah masuk pilih tab Signal dan lihat di Tx/Rx CCQ ini sebelum download.

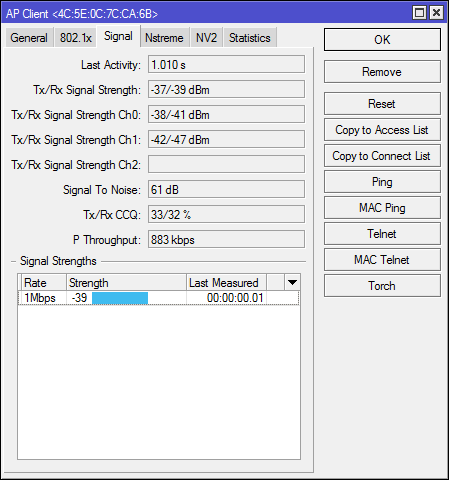

  1. Dan ini sesudah saya mendownload sesuatu.
Copyright © : Rian Budi H.| XII TKJ A
